Ensemble de deux turbines de type francis et leurs alternateurs triphasés

Désignation

Dénomination de l'objet

Turbine hydraulique (2), alternateur triphasé (2)

Appelation d'usage

De type Francis

Titre courant

Ensemble de deux turbines de type francis et leurs alternateurs triphasés

Localisation

Localisation

Provence-Alpes-Côte d'Azur ; Alpes-de-Haute-Provence (04) ; Demandolx ; centrale hydroélectrique du barrage de Chaudanne

Numéro INSEE de la commune

04069

Aire d'étude pour le domaine Inventaire

Pays Asses, Verdon, Vaïre, Var

Canton

Castellane

Nom de l'édifice

Centrale hydroélectrique du barrage de Chaudanne

Référence Mérimée de l'édifice

IA04000645

Milieu d'implantation pour le domaine Inventaire

En écart

Description

Catégorie technique

Production industrielle de l'énergie

Structure et typologie

Fonctions successives

Matériaux et techniques d'interventions

Fonte de fer, acier

Description matérielle

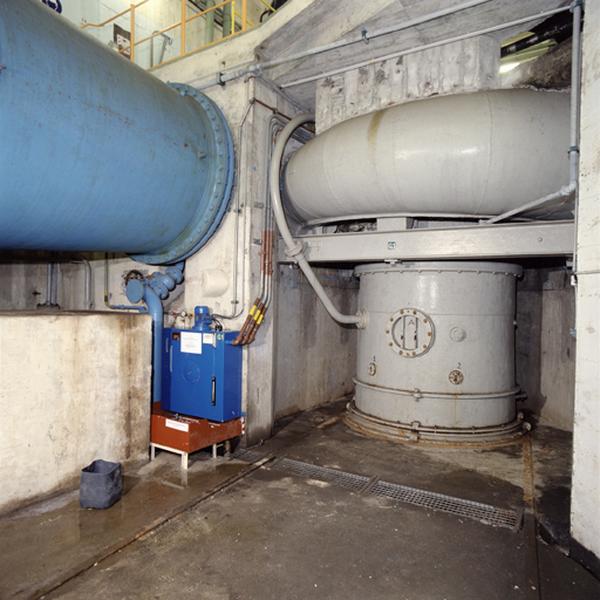

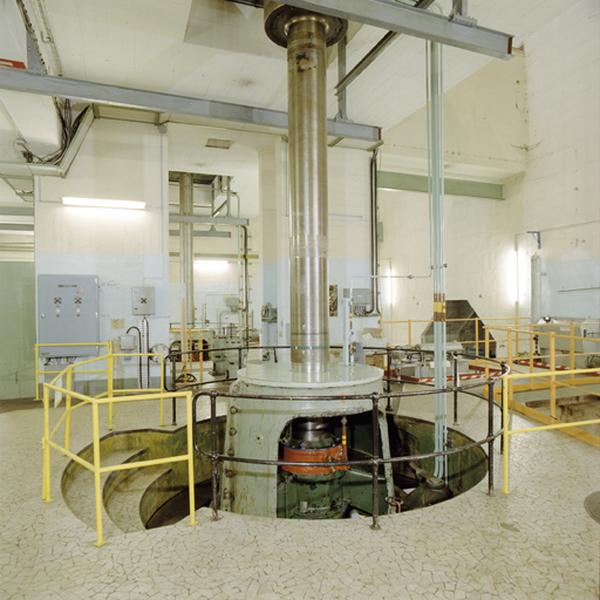

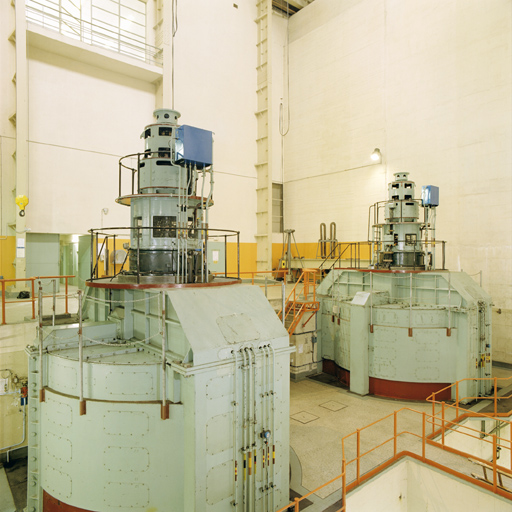

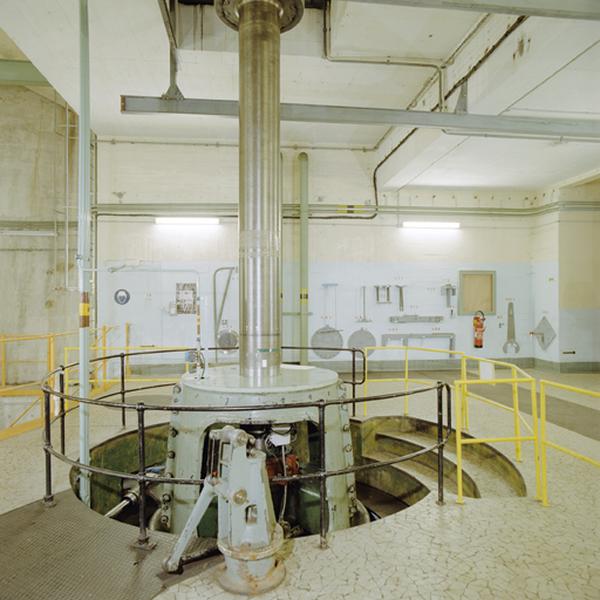

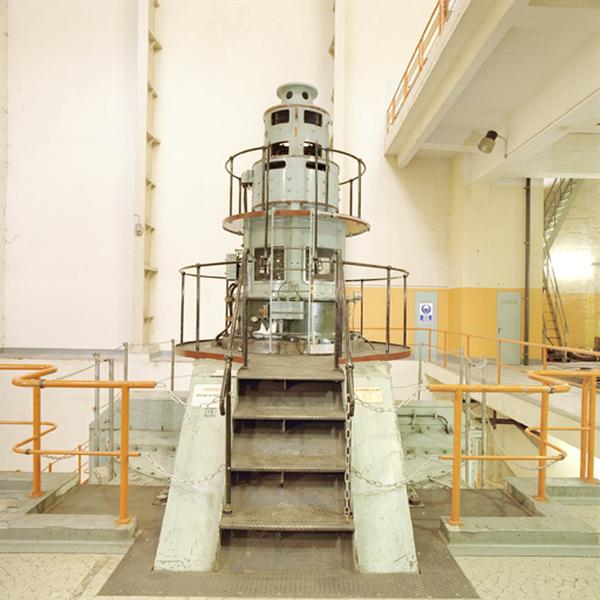

Les deux groupes de production d'éléctricité ont un axe moteur vertical. Ils peuvent produire 21 MW. Dans la partie supérieure de la salle des machines se trouvent les deux excitatrices. Sous les croisillons, les alternateurs sont abrités derrière un imposant coffrage métallique. Puis, encore au-dessous, au niveau inférieur, sont suspendues les deux turbines Francis, dotées chacunes de 15 aubes, autour desquelles s'enroulent les 20 directrices en escargot et la conduite forcée reliées directement à la vanne de fond.

Dimensions normalisées

Dimensions approximatives : H = 10 m ; L = 20 m ; l = 5 m. Dimensions des roues : h = 1000 mm ; diamètre = 1870 mm.

Inscription

Inscription concernant le fabricant

Précisions sur l'inscription

Inscription concernant le fabricant (vissée) : Sarelem, Lyon, France ; inscription concernant le fabricant (fondue) : Atelier des Charmilles / S.A. / Genève

Historique

Lieu de création

Lieu d'exécution : Rhône-Alpe, 69, Lyon ; lieu d'exécution : Suisse, Genève ; lieu d'exécution : Allemagne

Siècle de création

2e quart 20e siècle, 3e quart 20e siècle

Description historique

Les deux groupes de production ont été fabriqués par Bergmann en 1931-1932 et livrés à la France dans le cadre des dommages de la Première Guerre mondiale. Avant d'être mis en service en 1953, ils ont été une première fois modifiés, en 1952, pour permettre le doublement de la fréquence qui est alors passée de 25 à 50 Hz. Les alternateurs des groupes 1 et 2 ont dû être rembobinés respectivement en 1984 et 1988. Cette intervention a été assurée par le fabriquant Sarelem. Les deux turbines, de marque Escher Wyss, les deux excitatrices de l'Atelier des Charmilles, ainsi que l'arbre du groupe 1, sont d'origine.
