Site de l'écluse 34 du versant Méditerranée, dite de Fragnes, site d'écluse XLVI (canal du Centre)

Désignation

Dénomination de l'édifice

Site d'écluse

Titre courant

Site de l'écluse 34 du versant Méditerranée, dite de Fragnes, site d'écluse XLVI (canal du Centre)

Localisation

Localisation

Bourgogne-Franche-Comté ; Saône-et-Loire (71) ; Fragnes

Précision sur la localisation

Anciennement région de : Bourgogne

Aire d'étude pour le domaine Inventaire

Bourgogne

Lieu-dit

Bief 34 du versant Saône-Méditerranée

Milieu d'implantation pour le domaine Inventaire

En village

Nom du cours d'eau traversant ou bordant l'édifice

Canal du Centre

Partie constituante non étudiée

Maison, rigole, poste de commande, station de pompage

Historique

Siècle de la campagne principale de construction

4e quart 18e siècle, 4e quart 19e siècle, milieu 20e siècle

Année(s) de(s) campagne(s) de construction

1784, 1883, 1947

Commentaires concernant la datation

Daté par travaux historiques, daté par source

Commentaires concernant l'attribution de l'édifice

Attribution par source

Description historique

L'Appendice aux Mémoires sur les canaux de navigation et particulièrement sur le canal du Centre (Emiland-Marie Gauthey, publiés par Navier, Editions Firmin-Didot, Paris, 1816, p. 387) indique déjà ce site avec pont, comme sur le cadastre napoléonien de 1829, où on voit la maison éclusière avec deux petites ailes à l'arrière. Le bief est passé au gabarit Freycinet entre 1883 et 1887 (Archives départementales de Saône-et-Loire, 3S 19). La station de pompage est installée dans le site d'écluse en 1947, elle est modifiée au moment du creusement de la nouvelle jonction du canal avec la Saône (Archives départementales de Saône-et-Loire, 1695 W).

Description

Commentaire descriptif de l'édifice

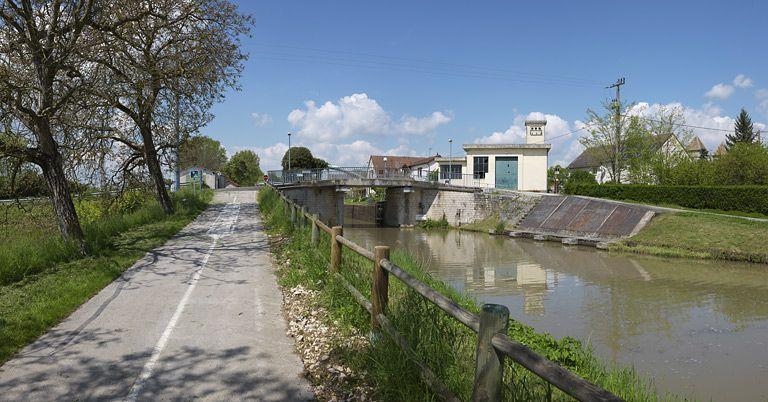

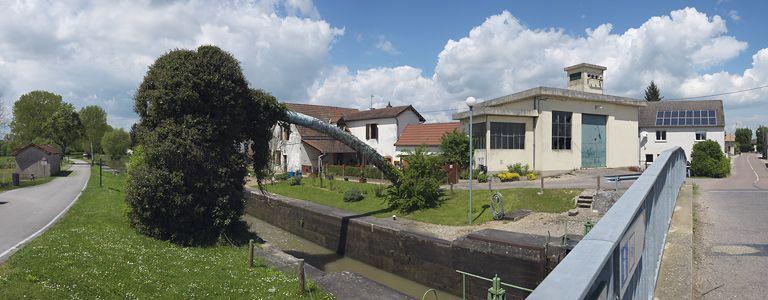

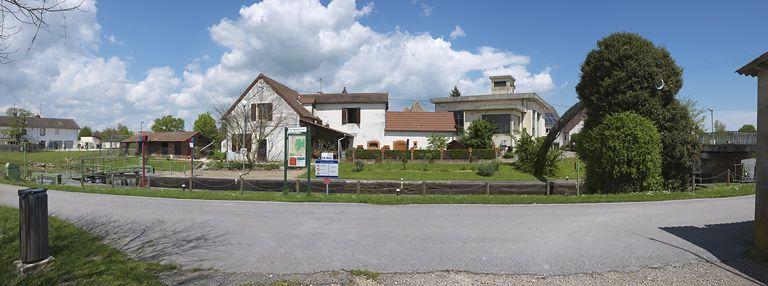

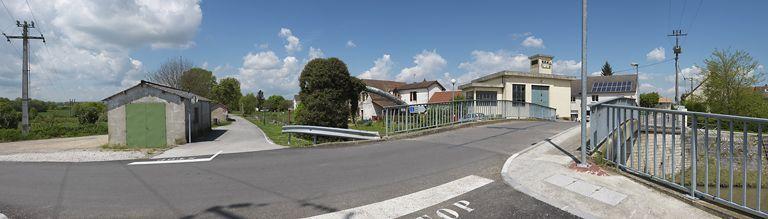

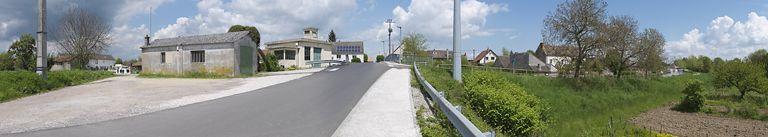

Le site se compose d'un sas d'écluse, d'une maison rive gauche, d'un transformateur ou pompe, d'une rigole de contournement, d'un arc métallique bleu et d'un poste de commande. Un lavoir en amont. Les fenêtres de la maison de type Gauthey ont été agrandies. La porte a conservé son linteau gravé des chiffres romains XLVI et trois plaques émaillées : "canal du Centre" / "34"/ "écluse n° 46". Grande adjonction à toiture deux pans à droite. Une aile à l'arrière. Annexes en briques et bois à gauche. Un grand bâtiment abritant les pompes de relevage en béton, toit plat, ouvre sur la route passant devant le site. Il est relié à l'aval du sas : une partie du mécanisme se trouve sous des plaques en métal installées sur le perré de la rive gauche. Le système est aujourd'hui désaffecté.

Commentaires d'usage régional

Maison de type Gauthey.

Statut juridique

Statut juridique du propriétaire

Propriété publique

Références documentaires

Date de l'enquête ou du dernier récolement

2012

Date de rédaction de la notice

2012

Noms des rédacteurs de la notice et du dossier

Lestienne Cécile, Malherbe Virginie, Lallement Aurélie

Cadre de l'étude

Enquête thématique régionale (canaux de Bourgogne)

Typologie du dossier

Dossier avec sous-dossier

Adresse du dossier Inventaire

Conseil régional de Bourgogne - Service Patrimoine et Inventaire
17, bd de la Trémouille BP 23502 - 21035 Dijon cedex - 03.80.44.40.55

1/4
site de l'écluse 34 du versant Méditerranée, dite de Fragnes, site d'écluse XLVI (canal du Centre)
site de l'écluse 34 du versant Méditerranée, dite de Fragnes, site d'écluse XLVI (canal du Centre)
